Type |
Nom |
Avantages |
Modules standard* |
Outil |
Pièce usinée |
Dimension Standards |
| Fraise de taillage dent par dent |
Z² | Réglage simple Forme parfaite |
m 0.03 à 1.00 |  |
 |
|
| Fraise-mère | Origin | Rapidité de taillage Usinage très propre |
m 0.015 à 1.000 |  |
 |
► Voir .PDF |
| Fraise-mère sur tige | Origin | Fraise dès Ø 3 mm Ø de tige 6 mm |
m 0.015 à 0.800 |
|
|
► Voir .PDF |
| Fraise-mère double sens | Origin Duplex | m 0.015 à 1.000 |  |
|
► Voir .PDF | |
| Fraise-mère double sens sur tige | Origin Duplex | m 0.015 à 0.800 |  |
|
► Voir .PDF | |
| Fraise-index pour roues asymétriques et profils spéciaux |
Revolution | Rapidité de taillage Plan de réglage |
selon profil |  |
 |
► Voir .PDF |
| Fraise de taillage frontal |
E2F | Cycle court Bavure diminuée |
m 0.05 à 0.50 |  |
 |
► Voir .PDF |
| Fraise de taillage de roues coniques |
Trinity | Plan de réglage Tous profils possibles |
m 0.05 à 0.30 |  |
 |
► Voir .PDF |
| Fraise-mère pour denture développante ISO53 / DIN867 Qualité DIN AAAA |
8100 | m 0.05 à 1.00 |  |
 |
► Voir .PDF | |
| Fraise de power skiving pour taillage intérieur |
8700 | m 0.05 à 1.00 |  |
 |
► Voir .PDF |
* Dépend de la norme de denture / Autre module sur demande
Le taillage par génération de roues dentées est une opération de très haute précision. Il peut se faire de multiples manières. La meilleure solution est celle qui sera la plus économique et dépend de:
Depuis plusieurs années Louis Bélet propose à ses clients tous les types de fraises de taillage et de fraises-mères.
Toutes ont été testées et approuvées par nos clients de référence à leur grande satisfaction.
Le taillage dent par dent est un procédé simple, rapide et économique pour les prototypes et les petites séries. Il permet d'usiner tous les types de denture, y compris les dents profondes et les profils asymétriques. Louis Bélet fournit les fraises de taillage dent par dent en fraise circulaire ou fraise en T, et dans des dimensions au choix du client. Nous garantissons la forme parfaite sur le profil.
► Dimensions standards des fraises de taillage dent par dent (.PDF)
► Télécharger notre flyer spécifique sur le taillage dent par dent! (.PDF)
Les fraises-mères Origin sont caractérisées par leur haute précision autant du profil que de la géométrie de la fraise. Alésage H3, perpendicularité et parallélisme des faces de la fraise, propreté et régularité du taillage sont des éléments primordiaux. Louis Bélet a voulu aller plus loin dans le service et dans les spécificités de ses fraises-mères. Nous avons écouté nos clients et avons résolu les problèmes qu'ils rencontrent lors d'un taillage par génération. Les fraises-mères Origin se démarquent particulièrement dans les très petits modules.
Le taillage à deux fraises-mères est une opération connue pour réaliser des taillages sans bavure. C’est un procédé fonctionnel mais qui demande une mise en train parfois fastidieuse. Il est nécessaire de faire un réglage pour chacune des fraises et l’empilement sur le tasseau, des outils et des entretoises engendre du mal-rond et du voilage.
Louis Bélet SA a trouvé une solution simple et utilisable par tous pour remédier à ces problèmes: les fraises-mère ORIGIN DUPLEX.

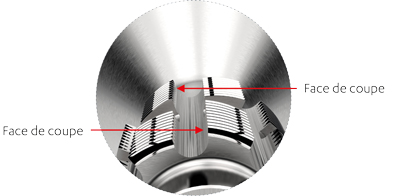

En métal-dur monobloc, ces fraises ont deux zones de coupe, une à droite et une à gauche. Les deux profils sont espacés d’un multiple du pas.
Le réglage devient ainsi simplifié. De plus, le mal-rond et le voilage axial sont grandement diminués par rapport à deux fraises-mères.
► Dimensions standards des fraises-mère Origin Duplex (.PDF)
► Dimensions standards des fraises-mère Origin Duplex sur tige (.PDF)
Le fraisage Index permet de tailler les roues qui ont un profil non symétrique, trop profond, ou impossible à tailler avec une fraise-mère conventionnelle. La fraise est livrée avec le plan de positionnement.
► Dimensions standards des fraises index pour roue asymétrique REVOLUTION (.PDF)
Le taillage frontal pose très souvent un problème de bavure. Les fraises E2F de Bélet permettent de diminuer fortement ces bavures en intégrant des dents d'ébauche et de finition, tout en garantissant une forme parfaite du profil final sur la pièce usinée.
► Dimensions standards des fraises de taillage frontrale E2F(.PDF)
► Télécharger notre flyer taillage frontal/index/poinçons(.PDF)
Le taillage de pignons coniques est aussi une spécialité de Louis Bélet. Notre conception permet de tailler tous les pignons coniques, quels que soient la forme de dent et le module.
Ces fraises peuvent être utilisées sur toute les machines de taillage.
► Dimensions standards des fraises de taillage de roues conique (.PDF)
