MEDTECH

KNIEPROTHESEN

Tibiakopf
Material: UHMWPE


Werkzeuge	Formfräser
Merkmale des Werkzeugs	Präzision des Profils Regelmässige Schnittkante Schnittgeometrie an das Material angepasst
Vorgang	Formfräsung der Auflagezone
Ergebnis / Kundeneinschätzung		Glatte und regelmässige Bearbeitung der Fläche


Werkzeuge	REF. 3200
Merkmale des Werkzeugs	Grosse Spannut zur Entsorgung von Spänen Scharfe Kanten
Vorgang	Schrupp - und Schlichtfräsen
Ergebnis / Kundeneinschätzung		Hoher Spanausstoss Minimale Grate

Femurschaft
Material: Chrom-Kobalt


Werkzeuge	REF. 112 / 112-1
Merkmale des Werkzeugs	Hohe Präzision des Konus Widerstandsfähiges spezielles VHM
Vorgang	Fräsen durch Interpolierung der kegelförmigen Auflage
Ergebnis / Kundeneinschätzung		Einwandfreier Zustand der Oberfläche


Werkzeuge	REF. 3100
Merkmale des Werkzeugs	EXPERT Fräser für Titan Grosser Steigungswinkel für eine konstante Unterstützung des Materials
Vorgang	Schrupp - und Schlichtfräsen
Ergebnis / Kundeneinschätzung		„Durch die Verwendung der von Louis Bélet bereitges- tellten Schnittparameter haben wir unsere Produk- tivität erheblich verbessert.“

Einsatzstück
Material: Polyethylen


Werkzeuge	Platte nach Mass
Merkmale des Werkzeugs	Aussparungen auf der Platte und dem Werkzeugständer, um die gesamte innere Form bearbeiten zu können
Vorgang	Endbearbeitung des Innenbereichs
Ergebnis / Kundeneinschätzung		Angepasste Form für ein Drehen ohne Unterbruch

Übertragungsachse für Chirurgieroboter
Material: Nicht rostender Stahl


Werkzeuge	Profilierte Wendeschneidplatte
Merkmale des Werkzeugs	Schräge Aussparungen bei mehreren Winkeln zur Vermeidung von Reibung
Vorgang	Bearbeitung einer zirkulären Profilform Zahnung durch Anwendung einer profilierten Wendeschneidplatte
Ergebnis / Kundeneinschätzung		Perfektes Profil in einem Arbeitsgang „Die Lösung von Louis Bélet war die einfachste und am schnellsten umsetzbare.“

Rasche Verbindung / Kupplung
Material: Titan


Werkzeuge	Bohrer mit flacher Schneidkante nach Mass
Merkmale des Werkzeugs	Optimierter zentraler Schnitt Grosse Aussparung um das Stück nicht zu berühren
Vorgang	Bohren von Bohrungen mit flachem Grund Ebenheit < 1 µm
Ergebnis / Kundeneinschätzung		4-mal mehr Stücke bearbeitet pro Werkzeug! Bearbeitungszeit halbiert!

Shaver-Klinge
Material: Nicht rostender Stahl 410


Werkzeuge	Ref. 370 - EXPERT Bohrer für nichtrostende stähle
Merkmale des Werkzeugs	Variabler Steigungswinkel Integrierter Spanbrecher
Vorgang	Bohren von Shaver-Klingen für die Arthroskopie
Ergebnis / Kundeneinschätzung		„Das Werkzeug vom Wettbewerb, den ich zuvor benutzt hatte, hielt nur 5’000 Bohrungen, der 370- Bohrer dagegen 65’000 Bohrungen, erstaunlich!“

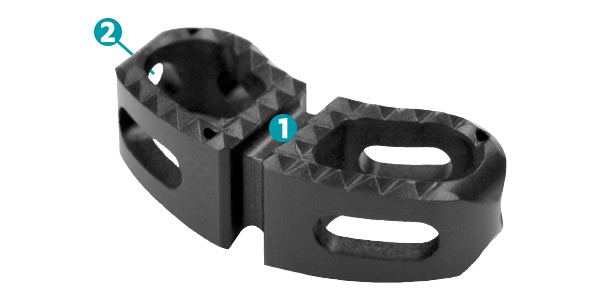

Wirbelsäulenimplantat
Material: PEEK


Werkzeuge	PKD Werkzeug Z2
Merkmale des Werkzeugs	Laserschliff Nachschleifbares Werkzeug
Vorgang	Bearbeitung von „Pyramiden“ für gekreuzte Bahnen
Ergebnis / Kundeneinschätzung		Hohe Standzeit Konstante Bearbeitungsqualität


Werkzeuge	Ref. 300 - EXPERT Bohrer für Verbundstoffe
Merkmale des Werkzeugs	Bohrer mit diamantartiger Beschichtung Schleifen für Verbundstoffe optimiert
Vorgang	Bohrungen ohne Zentrieren
Ergebnis / Kundeneinschätzung		Sehr saubere Bohrungen Kein Ausreissen von Fasern, keine Aussplitterung

Osteosyntheseplatte
Material: Titan

Osteosyntheseplatte


Werkzeuge	Formfräser nach Mass
Merkmale des Werkzeugs	Spezielle VHM-Nuance Konformitätserklärung für das Profil
Vorgang	Fräsen von konkaven stirnflächen
Ergebnis / Kundeneinschätzung		„Die Profile der bearbeiteten stirnflächen sind stets perfekt.“

Knochenschraube
Material: Titan / Nicht rostender Stahl
Bearbeitungsoptionen: Fräsen oder Stanzen


Werkzeuge	Ref. 1430/1450 - Mikrofräser für Tief-Verarbeitung		Formstempel
Merkmale des Werkzeugs	Lange Aussparung für tiefe Fräsen Zentraler Schnitt für axiale Penetration		Deutliche Vertiefung an der Spitze Aktiver Teil poliert Sehr enge Formtoleranzen
Vorgang	Fräsen einer Prägung (Hexalobe-Schraube)		Endbearbeitung einer Hexalobe-Prägung mittels Stanzen
Ergebnis / Kundeneinschätzung		Kein Grat Einwandfreier Zustand der Oberfläche „Phenomenally better“		„Wir verlangen manchmal unmögliche Toleranzen, die Louis Bélet immer erfüllen konnte!“

Kopf
Material: Titan


Werkzeuge	Gewindewirbler mit Kompensation
Merkmale des Werkzeugs	Werkzeug in der Achse des Gewindes, keine Neigung erforderlich Profil des Werkzeugs so berechnet, dass die Deformation des Profils kompensiert wird
Vorgang	Gewindebearbeitung von komplexem Gewinden mittels Gewindewirblern
Ergebnis / Kundeneinschätzung		„Louis Bélet hat uns gerettet“ Gewindeform, die man nicht anders herstellen kann


Werkzeuge	Set von Kreissäge- blättern
Merkmale des Werkzeugs	Kreuzverzahnt um Gegebenheiten auszugleichen
Vorgang	Fräsen von Nuten und seitlichen Strahlen
Ergebnis / Kundeneinschätzung		Geschwindigkeit des Fräsens Lange Lebensdauer

Dentalimplantate
Material: Titan


Werkzeuge	Ref. 353
Merkmale des Werkzeugs	Dreilippenbohrer Winkel 34° Optimiertes Schleifen
Vorgang	Bohren in vollen Werkstoff ohne Zentrieren
Ergebnis / Kundeneinschätzung		Toleranz der Bohrungen ± 1 µm


Werkzeuge	Gewindewerkzeug nach Mass
Merkmale des Werkzeugs	Optimiert für das zu bearbeitende Werkstück Alternierendes Profil M1.20
Vorgang	Gewindebearbeitung mittels Interpolierung in einem Zug
Ergebnis / Kundeneinschätzung		«Unglaublich!» > 60’000 Gewinde bearbeitet ohne Austausch oder Nachschleifen des Werkzeugs

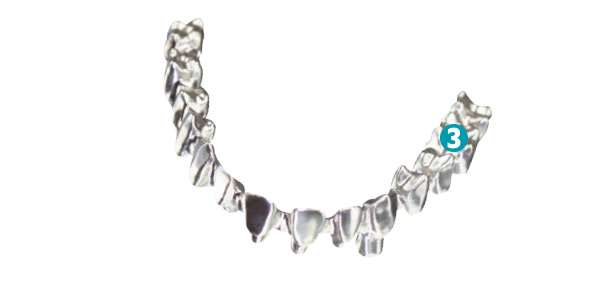

Zahnbrücke
Material: Chrom-Kobalt

Zahnbrücke


Werkzeuge	Ref. 3320
Merkmale des Werkzeugs	Robuste Schnittkante Grosses Spektrum an Grössen
Vorgang	Fräsen durch Abtasten des gesamten Werkstücks
Ergebnis / Kundeneinschätzung		„Egal aus welchem Werkstoff die Brücke besteht, wir finden bei Louis Bélet das ideale Werkzeug“

Dentalschraube
Material: Titan / Nicht rostender Stahl / Chrom-Kobalt

Dentalschraube


Werkzeuge	Ref. 5000
Merkmale des Werkzeugs	Gemäss NIHS, andere Normen/ Spezifikationen möglich Berechnung der Gewindeprofile um Verformungen zu kompensieren Sehr kurze Zycluszeiten Grössen- ordnung eine Sekunde
Vorgang	Polygonaldrehen
Ergebnis / Kundeneinschätzung		„Gewindeprofil einwandfrei, sogar in den engsten Toleranzen; gleichbleibende Qualität bei hoher Standzeit.“
